扣件产品的规格、商标应在醒目处铸出

　　直角扣件与钢管的贴合面必须严格整形，以确保扣件的抗滑、抗拉性能。以下是对直角扣件与底座的力学性能要求、外观质量要求以及扣件生产检测的详细归纳：

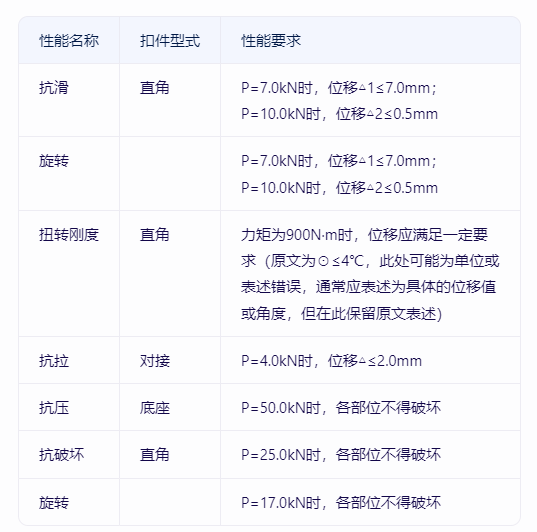

　　一、力学性能要求

　　二、外观质量要求

　　扣件各部位不允许有裂纹存在。

　　盖板与座的张开距不得小于49（或52）mm（根据具体规格可能有所不同）。

　　扣件不允许在主要部位有缩松。

　　扣件表面大于10mm?的砂眼不应超过三处，且累计面积不应大于50mm?。

　　扣件产品的规格、商标应在醒目处铸出，字迹图案要清晰、完整。

　　扣件表面应进行防锈处理（不能用沥青漆），油漆应均匀美观，不应有堆漆或露铁。

　　三、扣件生产检测要求

　　扣件（除底座外）必须经过65N·m扭力矩试压检验，不允许破坏。

　　扣件表面粘砂面积累计不应大于150mm?。

　　错箱不应大于1mm?。

　　扣件表面凸（或凹）的高值（或深）不应大于1mm。

　　扣件与钢管接触部位不应有氧化皮，其他部位氧化面积累计不应大于150mm?。

　　铆钉应符合GB867的规定，铆接处应牢固，铆接头应大于铆孔直径1mm，且美观，不应有裂纹存在。

　　T型螺栓、螺母、垫圈、铆钉所采用的材料应符合GB700的有关规定。

　　首先要检测扣件的玛钢牌号是否达到并稳定在KTH330-08牌号以上。

　　综上所述，直角扣件与钢管的贴合面整形以及扣件的整体质量和性能要求十分严格，这是为了确保扣件在施工过程中的安全性和稳定性。扣件生产厂家应严格按照上述技术要求进行控制检测，以确保产品质量。
